Ultraljudsvattenmätaren antar principen om ultraljudsvåg. Genom att detektera tidsskillnaden som orsakas av förändringen av hastigheten när ultraljudsljudstrålen utbreder sig i vattnet, beräknas vattenflödet genom att analysera och bearbeta vattenflödet.

Ultraljudsvattenmätare har följande prestandaegenskaper:

1. Hög precision: Mätnoggrannheten är i allmänhet inom ±1%, och felet är mer än 1 gånger det för mekanisk vattenmätare.

2. Låg utgångspunkt: Ultraljudsvattenmätare kan upptäcka litet vattenflöde, vilket kan hjälpa vattenförsörjningsavdelningen att effektivt öka intäkterna.

3, lågtrycksförlust: ultraljudsvattenmätare har en tvärsnittsstruktur av rakt rörformigt mätrör, inga mekaniska delar, vilket minskar vattenflödesbarriärer, minskar kostnaderna för vattenförsörjningsavdelningen.

Introduktion till fall för vattenmätare:

1, fodralet är tillverkat av högkvalitativa råvaror, säkert och bärbart.

2. Använd pekknappen för enkel användning.

3, IP68-nivå vattentät funktion.

Vårt företag har inte bara professionella produkter, utan har också en bra företagskultur, teambuilding och så vidare. Vi tror att företag som hjälper varandra kan gå längre och göra bättre ifrån sig.

photobank (5)

bulk ultrasonic water meter

Arbetsprincip

Mätaren består av kvalitetstemperaturgivaren, flödesgivaren och kalkylatorn. Temperatursensorn för att mäta temperaturen på vattnet och flödessensorn för att mäta volymen vatten som strömmar genom rörledningarna med transittidsskillnaden.
De två uppgifterna skickas till kalkylatorn efter att ha samlats in, förbrukningsvattenmängden beräknas, lagras och visas slutligen på LCD-skärmen. Huvudröret i vattenförsörjningsröret, rörstorleken är mer än DN50.

Arbetsprocess
1. Ultraljudsvattenmätaren samlar upp flödet i rörledningen och tryckdata laddas upp till molntjänstplattformen via RTU.

2. Plötslig förändringslarm för tryck och flöde.

Programvarufördelar
1.High range ratio ultraljud vattenmätare, exakt mätning.

2.Snabb återkoppling och exakt positionering av nödinformation.

Översiktsdimensionell ritning

Konturdimension

Nominell diameter	Längd L	Bredd B	Höjd H	Flänsanslutning
mm				Flänsdiameter	Bult Ciecle Diameter	Bult storlek-M
DN50	200	170	215	170	125	4-M16
DN65	200	185	220	185	145	4-M16
DN80	225	200	235	200	160	8-M16
DN100	250	220	255	220	180	8-M16
DN125	250	250	285	250	210	8-M16
DN150	300	285	335	285	240	8-M20
DN200	350	340	405	340	295	12-M20
DN250	450	405	470	405	355	12-M24
DN300	500	460	525	460	410	12-M24

Teknisk parameter

Nominell diameter (mm)	50	65	80	100	125	150	200	250	300
Maxflöde Q4(m³/h)	50	78.75	78.75	125	200	312.5	500	787.5	1250
Nominellt flöde Q3(m³/h)	40	63	63	100	160	250	400	630	1000
Övergångsflöde Q2(m³/h)	0.16	0.756	0.252	0.4	0.64	1	1.6	2.52	4
Minflöde Q1(m³/h)	0.1	0.158	0.158	0.25	0.4	0.625	1	1.575	2.5
Skyddsklass	IP68
Mätområde	Q3/Q1 R250/R400
Noggrannhetsklass	Klass 2
Batteritid	8 år
Temperaturklass	T50
Tryckförlustklass	ΔP63
Känslighetsklass för flödesprefil	U10/D5
Miljöklass	Klass B,M1
Elektromagnetisk miljöklass	E1
Arbetstryck	1,6 MPa
Maxflödesindikering (m³)	9999999.9
Omvänt flödesindikering (m³)	9999999.9
Installationsposition	Horisontell eller vertikal

OBS! Flänsmåttet överensstämmer med standarden ISO7005-1:1988. Flänsstandard kan anpassas. Beställning av produkter med speciella krav accepteras också.

Populära Taggar: rs485 ultraljudsvattenmätare, tillverkare, grossist, prislista, offert, IP68 Ultraljudsvattenmätare med dubbel fläns stöd integrerat system för bostadsbyggnad, Ultraljudsfjärrmätare med stor kaliber, Fjärravläsning av ultraljudsvattenflödesmätare, RS485 Vattenmätare Trådlös fjärrstyrd digital kallvattenmätare med hög noggrannhet, ultraljud, Ultraljuds smart fjärrvattenmätare, Trådlös fjärrkontroll ISO 4064 klass B digital 200 mm fläns ultraljuds smart vattenmätare

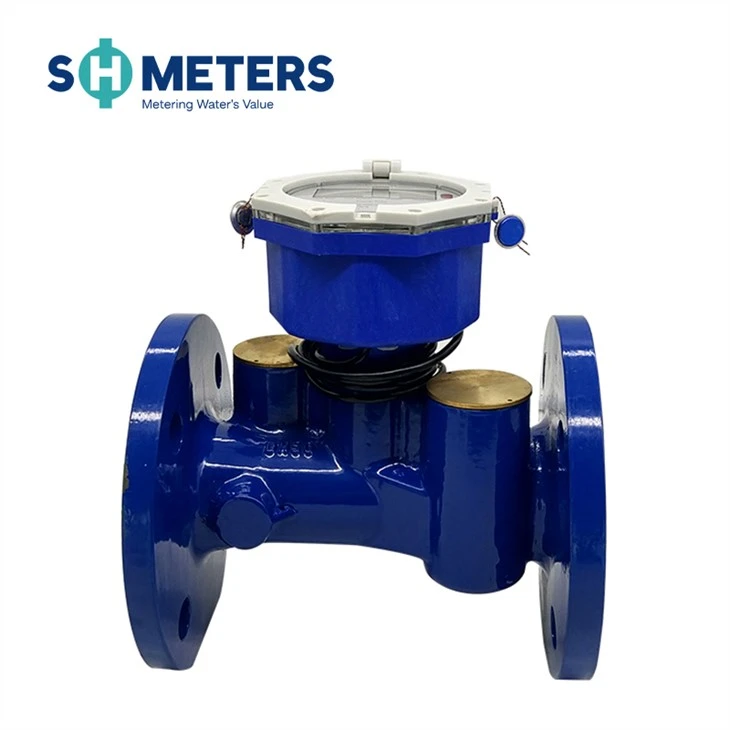

Rs485 Ultraljudsvattenmätare
