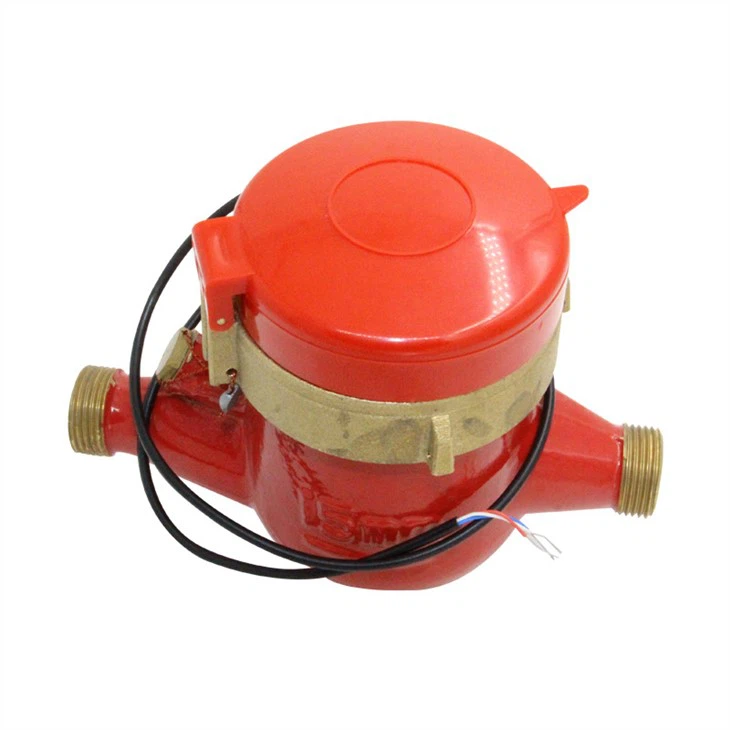

MULTI-JET TYP
Varmvattenmätare i mässing
Funktion för varmvattenmätare med flera jetstrålar
1. Varmvattenmätare, torrtavla, magnetisk drivning för torrurtavla, Motstånd mot yttre magnetstörningar.
2. Multijet.
3.Stadig, pålitlig funktion, lång livslängd och snyggt utseende, universell använd.
4. Vakuumförseglade register säkerställer att ratten hålls fri från imma och håller avläsningen klar under långvarig service.
5. Mätnoggrannhet överensstämmer med ISO 4064 klass B Standard.
6. Inre eller yttre justeringsanordning för tillval.
7. Mässingskropp, hög kvalitet
Fungerande skick:
Vattentemperatur:≤90°C för varmvattenmätare
Arbetstryck:≤1Mpa
Maximalt tillåtet fel:
a) I den nedre zonen från Q1 inklusive upp till men exklusive Q2 är ±5 %
b) Om temperaturen ≤30°C, i den övre zonen från Q2 inklusive till och med Q4 är ±2 %
c) Om temperaturen>30°C, i den övre zonen från Q2 inklusive till och med Q4 är ±3 %
Övergripande dimension och vikt
| DN(mm) | 15 | 20 | 25 | 32 | 40 | 50 | 50 |
| Storlek (tum) | 1/2" | 3/4" | 1" | 1-1/4" | 1-1/2" | 2" | 2" |
| Längd (L) | 165/190 | 190 | 260 | 260 | 300 | 300 | 280 |
| Bredd (W) | 98 | 98 | 103.5 | 103.5 | 125 | 125 | 160 |
| Höjd (H) | 116 | 117 | 124 | 124 | 162 | 162 | 187.5 |
| Anslutningsgänga D | G3/4B | G1B | G11/4B | G11/2B | G2B | G21/2B | Flänsände |
| Vikt (kg) | 1.65 | 1.79 | 1.85 | 2.68 | 5.25 | 7.25 |
Teknisk data
| DN(mm) | 15 | 20 | 25 | 32 | 40 | 50 | |
| Storlek (tum) | 1/2" | 3/4" | 1" | 1-1/4" | 1-1/2" | 2" | |
| Q4(l/h) | 3125 | 5000 | 7875 | 12500 | 20000 | 31250 | |
| Q3(l/h) | 2500 | 4000 | 6300 | 10000 | 16000 | 25000 | |
| R=80 | Q2(l/h) | 50 | 80 | 126 | 200 | 320 | 400 |
| Q1(l/h) | 31.25 | 50 | 78.75 | 125 | 200 | 250 | |
| R=100 | Q2(l/h) | 40 | 64 | 100.8 | 160 | 256 | 400 |
| Q1(l/h) | 25 | 40 | 63 | 100 | 160 | 250 | |
| R=125 | Q2(l/h) | 32 | 51.2 | 80.64 | 128 | 204.8 | 200 |
| Q1(l/h) | 20 | 32 | 50.5 | 80 | 128 | ||
| R=160 | Q2(l/h) | 22.5 | 40 | 63 | 100 | 160 | 400 |
| Q1(l/h) | 15.62 | 25 | 39.37 | 62.5 | 100 | 250 | |
| Max. läsning (m³) | 99,999 | 99,999 | 99,999 | 99,999 | 99,999 | 99,999 | |
| Min.läsning (liter) | 0.05 | 0.05 | 0.05 | 0.05 | 0.05 | 0.05 | |
| Max.tryck (stång) | 16 | 16 | 16 | 16 | 16 | 16 | |
| Tryckförlust | 63 | ||||||
| Max. Temperatur | T=50/90 | ||||||
| Pulsutgångsalternativ | Vmax=24V | ||||||
| Imax=100mA | |||||||
| Pmax=2W | |||||||
Garanti för varmvattenmätare med flera jetstrålar
Alla mätare kommer att garanteras mot defekter i tillverkning och material under en period av ett (1) år från godkännandedatum. Defekta mätare eller delar som upptäcks inom denna period ska bytas ut utan kostnad vid retur till SHMETER
